Detailní popis produktu

Retenční nádrž na dešťovou vodu ATLANTIS s objemem 12500 L

Klíčové vlastnosti nádrže

Podzemní retenční nádrž ATLANTIS na dešťovou vodu je samonosná nádrž vyrobena z PE plastu v Německu od osvědčeného výrobce nádrží GERATEC. Nádrž je vyrobená pomocí metody rotačního tváření plastů (rotomoulding) a je vhodná ke skladování užitkové vody (dešťová, splašková, apod). Jímky nejsou lepené ani svařované, tudíž jsou 100 % vodotěsné a bezešvé. Mezi hlavní přednosti této nádrže je její jednoduchá montáž, usazení zvládnete svépomocí bez nutnosti betonáže.

Všechny objemové řady nádrže ATLANTIS můžete instalovat jak v pochozí, tak i v pojezdové variantě (zatížení až 2,2 t, např.: pod parkovací plochy, příjezdové cesty, apod.). V případě pojezdové varianty je nutné dodržet podmínky stanovené v montážním návodu a revizní komín jímky osadit pojezdovým nástavecem s pojezdovým poklopem.

• Jednoduchá montáž bez betonáže
• Široký sortiment příslušenství
• Nádrže se dají vzájemně propojit a tím získat neomezený objem
• Žebrová konstrukce zaručuje vysokou stabilitu a pevnost
• Velice silný a pevný materiál, 100 % těsnost
• Certifikace výrobků – všechny nádrže na vodu jsou vyrobeny v Německu
• Spodní voda může dosahovat do výšky 1/3 nádrže
• Nevhodné na pitnou vodu

Umístění a instalace nádrže

Retenční nádrž by měla být umístěna na podklad s dostatečnou nosností. Zemina ve které bude nádrž uložena musí být vodě propustná. Pro hodnocení propustnosti zeminy je vhodné nechat si vypracovat hydrogeologický posudek. Při výběru místa je nutné uvažovat s větším výkopem stavební jámy. Vzdálenost od budov musí být minimálně 1,5 m. Kolem nádrže by měla být také dodržena šířka pracovního prostoru a minimální úhel svahování zeminy.

Po osazení retenční nádrže do stavební jámy se ujistíme o její správné poloze a naplníme ji do výše 500 mm vodou. Následně nádrž zasypeme dle montážního návodu. Jako zásypový materiál je vhodné použít štěrk nebo štěrkopísek. Nejlépe kačírek frakce 4 až 16 mm z kulatých zrn bez podílu odpadu.

Za dodržení podmínek montážního návodu lze nádrže umístit i do míst s vysokou spodní vodou. V případě instalace nádrže do míst se spodní vodou je nutné pod nádrž realizovat podkladní armovanou betonovou desku. V případě, že výška hladiny podzemní vody překročí polovinu výšky nádrže, musí být nádrž k podkladní desce ukotvena pomocí pásoviny z nerezové oceli, viz montážní návod.

Nádrže ATLANTIS je možné instalovat také v pojezdové verzi. V tomto případě je nutné vykopat hlubší jámu a nádrž do ní uložit tak, aby bylo možné opatřit její revizní komín nástavcem. Vrstva zásypu nad tělem nádrže musí být alespoň 700 mm. Nástavec nádrže je zatížitelný do 15 kN. Kolem teleskopického nástavce se nasype minimálně 300 mm vysoká ochranná vrstva štěrku. Pod rámem nástavce, kolem poklopu se vytvoří 150 mm tlustá vrstva ze suché malty, která dodatečně upevní komín. Podrobný návod pro úpravu nádrže naleznete v manuálu.

 Maximální krytí nádrže zásypovým materiálem je 1200 mm.

Součásti nádrže

• 1x Retenční Nádrž na dešťovou vodu ATLANTIS 12500 l

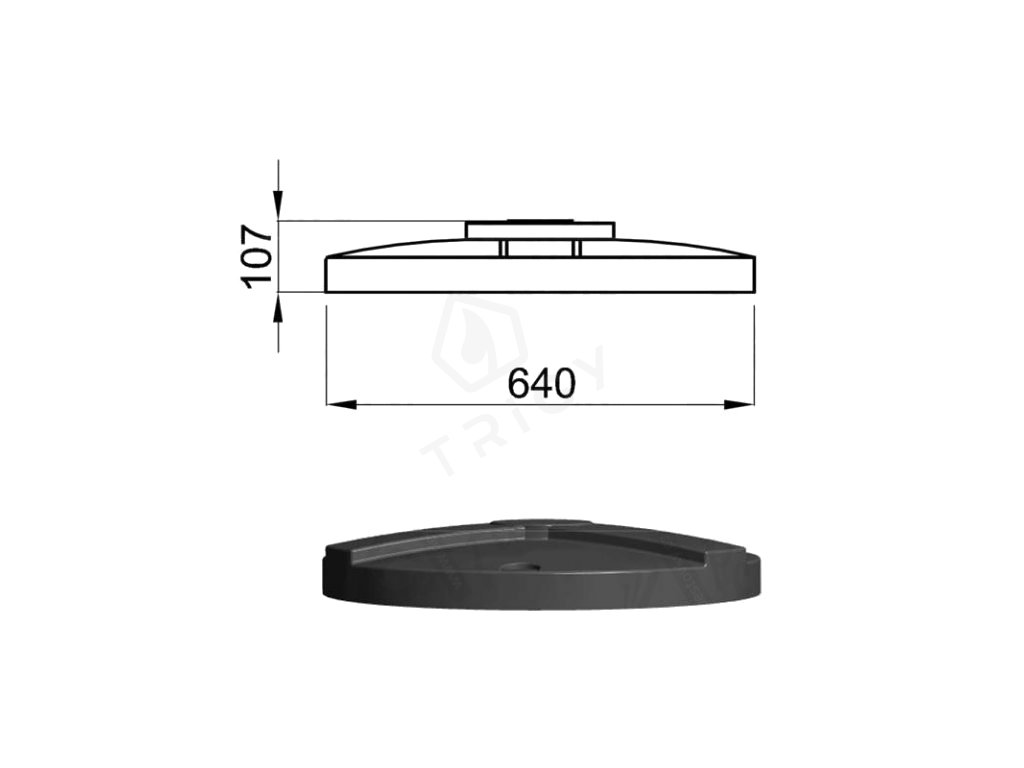

• 1x Základní plastový nepochozí poklop
• 2x Gumové těsnění DN110-DN160, velikost těsnění dle volby zákazníka
• Prohlášení o shodě
• Montážní postup
• Osvědčení o vodotěsnosti

Technické parametry nádrže

Soubory ke stažení

    Montážní návod

    Technický výkres
