Detailní popis produktu

Sada automatické do domu s akumulační nádrží 2x SMART 7 000 propojené - 14 000 L (WC+Zálivka)

Klíčové vlastnosti sady

Sada pro zalévání zahrady a splachování WC dešťovou vodou označená jako AUTOMATICKÉ DO DOMU je určena pro stavby k trvalému pobytu osob, jako jsou například rodinné nebo bytové domy. Svůj účel splní také na rekreační chatě s občasným navštěvováním. Podstatou systému je využít dešťovou vodu i v domácnosti, respektive zásobovat WC dešťovou vodou pro splachování. Dešťová voda po přečištění vnitřními filtry může být použita i k praní v automatické pračce nebo sprchování ve sprše. Systém lze využít i pro závlahu zahrady. Součástí sestavy je domovní vodárna DAB performance Essential, která slouží pro zajištění dostatku vody v systému. Jednotka přepíná mezi odběrem vody z akumulační nádrže a vodovodu. Při nasávání vody z nádrže je opatřena plovákem se sací hadicí. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Tlak a plynulý tok vody v domovním potrubí je regulován tlakovou nádobou.

Systém je vhodný především pro běžné uživatele, díky sofistikovanému řešení je soběstačný a automatický, nevyžaduje složitou obsluhu.

Umístění a instalace

V případě, že hodláte nádrže osadit níže než 50 cm pod povrchem nebo uvažujete nad pojezdovou variantou, kontaktujte nás. Poradíme Vám s technickým řešením a přípravou na realizace.

Napojení soustavy nádrží přes filtrační šachtu, doporučujeme pro maximální využití kapacity nádrží Smart

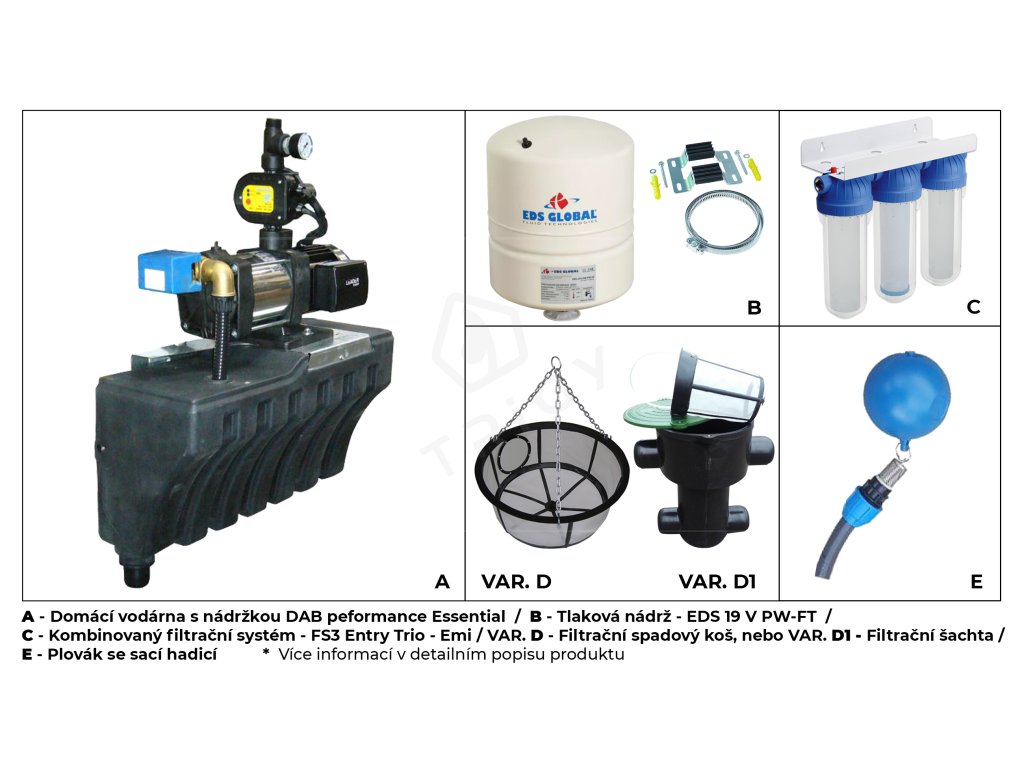

Součásti sady

• X - 2x Nádrž na vodu - Smart - 14 000 L
• A - Domácí vodárna s nádržkou DAB peformance Essential
• B - Tlaková nádrž - EDS 19 V PW-FT
• C - Kombinovaný filtrační systém - USTM Entry Trio/Emi
• D - Filtrační spadový koš
• F - Plovák se sací hadicí

Technické parametry nádrže a příslušenství

Nádrž - 2x Smart - 14 000 L

Domácí vodárna s nádržkou DAB performance Essential

Domácí vodárna s nádržkou slouží k rozvodu dešťové vody po domě. Jednotka monitoruje zbylé množství dešťové vody ve sběrném systému akumulační nádrže. Jejím úkolem je, aby bylo stále zajištěno řádné fungování a v systému pro splachování WC bylo vždy dostatek vody. V případě, že dojde v akumulační nádrži voda, jednotka přepne pomocí třícestného ventilu odběr na vodu z vodovodní sítě. Třícestný ventil je namontovaný na nasávání čerpadla. Zařízení je rovněž vybaveno speciálním sifonem proti zápachu a proti vyprázdnění.

Jednotka je vhodná i pro manuální zálivku, nikoliv však pro automatickou závlahu, která má velké okamžité odběry.

Obsah sestavy

• Jednotka RWS na hospodaření s dešťovou vodou
• Upínací konzole a příslušenství
• Senzor hladiny vody s kabelem (20 m)
• Návod k použití a údržbě

Tlaková nádrž EDS 19 V PW-FT

Tlaková nádoba s membránou o objemu 19 litrů na vertikálním podstavci. Maximální pracovní tlak je 10 bar.
Tlaková nádoba vyrovnává tlak vzniklý v rozvodném potrubí a zajišťuje správný a plynulý tok kapaliny.
Nádoba je vybavena butylovou membránou vysoké kvality s atestem na pitnou vodu. Unikátní připojení zajišťuje vzduchotěsnost i vodotěsnost nádoby. Díky tomu se nádoba stává bezúdržbová.

Kombinované filtrační zařízení - USTM Entry Trio / Emi

Filtrační zařízení splňuje všechny požadavky pro účinnou a efektní filtraci. Filtr disponuje transparentními kapslemi pro uložení filtračních patron, díky čemuž je možné opticky kontrolovat stav filtrů. Hlava je opatřena mosaznými přípojkami (1") pro vstup i výstup vody a přetlakovým ventilem, který uvolňuje tlak při výměně filtrační vložky. Uvnitř filtru se nachází O-kroužky pro zajištění maximální nepropustnosti. Filtr FS3 ENTRY je spojen v sérii TRIO. Filtr je kompatibilní s většinou filtračních patron dostupných na trhu.

Sestava filtrů:

1. Filtrační patrona PS20 20 mcr
2. Dvoustupňová filtrační patrona USTM BL 10mcr s aktivním uhlím
3. Filtrační patrona PS10 10mcr

Filtrační spadový koš

Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.

Plovák se sací hadicí

Sací souprava pro domácí vodárnu DAB performance Essential. Sací koš je nadnášen plovákem na hladinu vody v nádrži odkud nasává vodu do čerpadla. Dochází tak k eliminaci nasávání nečistot a usazenin, které se pohybují u dna nádrže. Souprava je opatřena sacím sítem a plovákovou koulí.

Soubory ke stažení

    Montážní návod nádrže

    Návod k obsluze vodárny

    Návod k obsluze tlakové nádrže

    Návod k obsluze filtrů
