Detailní popis produktu

Energeticky úsporná sada s akumulační nádrží SMART - 3 600 L (WC+Zálivka)

Klíčové vlastnosti sady

Sada pro zalévání zahrady a splachování WC dešťovou vodou označená jako ENERGETICKY ÚSPORNÉ je určena pro stavby k trvalému pobytu osob, jako jsou například rodinné nebo bytové domy. Podstatou systému je využít dešťovou vodu i v domácnosti, respektive zásobovat WC dešťovou vodou pro splachování. Dešťová voda po přečištění vnitřními filtry může být použita i k praní v automatické pračce nebo sprchování ve sprše. Systém lze využít i pro závlahu menší zahrady. Součástí sestavy je úsporná domovní vodárna Rainmaster Eco, která slouží pro zajištění dostatku vody v systému. Jednotka je schopná monitorovat aktuální hladinu dešťové vody uvnitř nádrže. Funguje na bázi přepínání mezi odběrem vody z akumulační nádrže a vodovodu. Při nasávání vody z nádrže je opatřena plovákem se sací hadicí. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Tlak a plynulý tok vody v domovním potrubí je regulován tlakovou nádobou.

Systém je vhodný především pro pasivní, nulové nebo nízkoenergetické domy. Díky úsporné domovní vodárně je systém velice levný na provoz. Je soběstačný a automatický, avšak nedoporučuje se pro použití při velkoplošné závlaze zahrady.

Umístění a instalace

V případě, že hodláte nádrže osadit níže než 50 cm pod povrchem nebo uvažujete nad pojezdovou variantou, kontaktujte nás. Poradíme Vám s technickým řešením a přípravou na realizace.

Napojení nádrže přes filtrační šachtu, doporučujeme pro maximální využití kapacity nádrží Smart.

Součásti sady

• X - Nádrž na vodu - Smart - 3600 L
• A - Domácí vodárna - Rainmaster Eco 10
• B - Tlaková nádrž - EDS 19 V PW-FT
• C - Kombinovaný filtrační systém - USTM FS3 Entry Trio
• D - Filtrační spadový koš
• E - Plovák se sací hadicí

Technické parametry nádrže a příslušenství

Nádrž - Smart - 3600 L

Domácí vodárna - Rainmaster Eco 10

AS-Rainmaster Eco 10 je plně automatická jednotka sloužící k monitoringu aktuální hladiny vody. Kompaktní sestava rainmaster je vybavena čerpadlem a ovládáním s integrovaným automatickým dopouštěním pitné vody. Výhodou jednotky je její nízká hlučnost a díky této vlastnosti může být instalována prakticky ve všech neobytných místnostech, jako jsou například garáže, sklepy, chodby a technické místnosti.

Rainmaster Eco získává vodu pomocí nasávací hadice z akumulační nádrže. Dešťovou vodu je potom možné distribuovat pro zalévání zahrady nebo přímo do domu pro splachování WC či praní v pračce. V případě, že dojde v nádrži voda. Systém přepne odběr z vodovodní sítě, takže se nikdy nestane, že byste byli bez zdroje vody.

Jednotka Rainmaster Eco 10 může být osazena ukazatelem hladiny RAINMASTER ECO-FS, díky kterému budete stále vědět kolik zbývá vody v nádrži, nebo jestli už došlo k přepnutí zásobování pitnou vodou z vodovodního řádu. Ukazatel hladiny RAINMASTER ECO-FS a sací hadici Horizon (1/2") není součástí sestavy a je nutno objednat zvlášť.

Tlaková nádrž EDS 19 V PW-FT

Tlaková nádoba s membránou o objemu 19 litrů na vertikálním podstavci. Maximální pracovní tlak je 10 bar.
Tlaková nádoba vyrovnává tlak vzniklý v rozvodném potrubí a zajišťuje správný a plynulý tok kapaliny.
Nádoba je vybavena butylovou membránou vysoké kvality s atestem na pitnou vodu. Unikátní připojení zajišťuje vzduchotěsnost i vodotěsnost nádoby. Díky tomu se nádoba stává bezúdržbová.

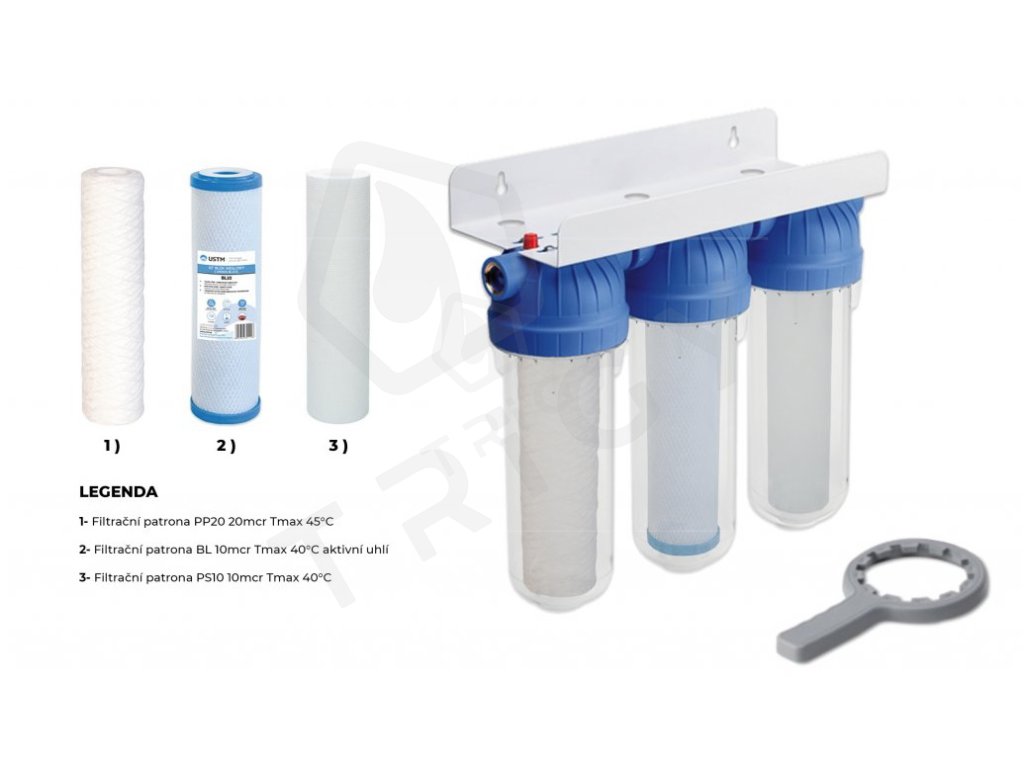

Kombinovaný filtrační systém - USTM FS3 Entry Trio

Filtrační zařízení USTM Entry Trio se používá k odfiltrování mechanických nečistot. Sestavu filtrů je možné použít k filtraci pitné, užitkové i dešťové vody. Filtrace probíhá v 3 po sobě jdoucích filtračních patronách. První patrona slouží k odstranění hrubých nečistot, filtr ve druhé patroně odstraňuje zápach pomocí aktivního uhlí, filtr ve třetí patroně čistí jemné nečistoty.

Sestava je tedy následující

1. Filtrační patrona USTM PP20 20 mcr (na vstupu)
2. Filtrační patrona USTM BL 10mcr s aktivním uhlím
3. Filtrační patrona PS10 10mcr

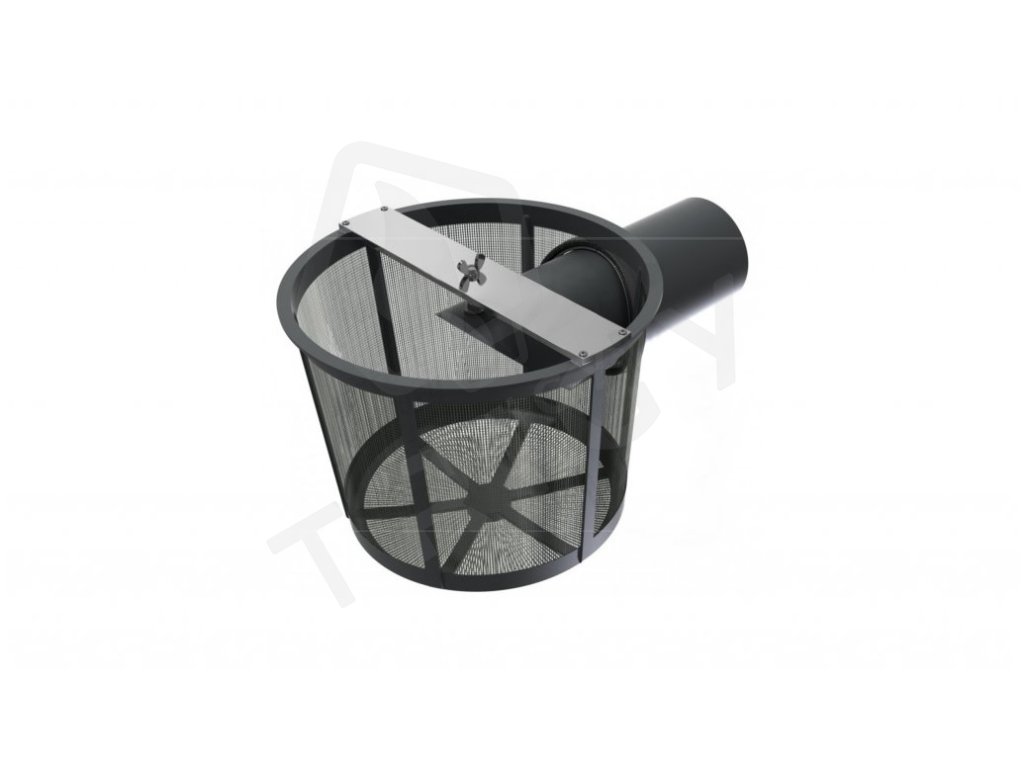

Filtrační spadový koš

Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.

Plovák se sací hadicí

Sací souprava pro ponorné čerpadlo Easy E-deep X-ring 1200. Sací koš je nadnášen plovákem na hladinu vody v nádrži odkud nasává vodu do čerpadla. Dochází tak k eliminaci nasávání nečistot a usazenin, které se pohybují u dna nádrže. Souprava je opatřena sacím sítem a plovákovou koulí.
