Detailní popis produktu

Sada komfort s akumulační nádrží RNSK - 2 000 L (WC+Zálivka)

Klíčové vlastnosti sady

Sada pro zalévání zahrady a splachování WC dešťovou vodou označená jako KOMFORT je určena pro stavby k trvalému pobytu osob, jako jsou například rodinné nebo bytové domy. Svůj účel splní také na rekreační chatě s občasným navštěvováním. Podstatou systému je využít dešťovou vodu i v domácnosti, respektive zásobovat WC dešťovou vodou pro splachování. Dešťová voda po přečištění vnitřními filtry může být použita i k praní v automatické pračce nebo sprchování ve sprše. Systém lze využít i pro závlahu zahrady. Součástí sestavy je silné čerpadlo E-Deep 1200 X-ring, které zajistí plynulý a bezstarostný chod systému, díky integrované řídící jednotce. Tento typ čerpadla je navíc opatřen plovákem se sací hadicí. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Sada KOMFORT disponuje jednotkou pro dopouštění nádrže vodou z vodovodu a je také vybavena vnitřními filtry pro jemnou filtraci. Plynulý tok a vyrovnávání tlaku v potrubí zabezpečuje tlaková nádrž Evak VERTICAL.

Systém je ideální volbou pro běžné uživatele, díky sofistikovanému řešení je soběstačný a automatický, nevyžaduje složitou obsluhu.

Umístění a instalace

Součásti sady

• X - Nádrž na vodu - RNSK- 2000 L
• A - Ponorné čerpadlo - EasyPump E-deep 1200 X-ring
• B - Zařízení na doplňování a využití dešťové vody - Afriso Rena
• C - Tlaková nádrž Evak VERTICAL
• D - Kombinovaný filtrační systém - USTM Entry Trio/Emi
• E - Filtrační spadový koš
• F - Plovák se sací hadicí

Technické parametry nádrže a příslušenství

Nádrž - RNSK- 2000 L

Ponorné čerpadlo - EasyPump E-deep 1200 X-ring

Ponorná automatická vodárna od společnosti EasyPump se vyznačuje především svým kompaktním řešením a snadnou obsluhou. Čerpadlo má vestavěnou integrovanou elektroniku určenou pro automatické zahájení chodu a ukončení provozu čerpadla.

Ponorné čerpadlo je ideální pro akumulační, retenční nádrže nebo studny. Díky svému subtilnímu tvaru je možná instalace také do hloubkových vrtů o průměru od 160 mm.

Maximální ponorná hloubka čerpadla je do 12 m s maximálním výtlakem 46 m. K dosažení této vzdálenosti slouží tlak max 4,6 bar.

Tento typ čerpadla nepovažujeme za přenosné, jedná se o vodárnu se stálou instalací do nádrže. Model X-Ring je uzpůsoben pro připojení sacího koše s plovákem, který nasává vodu na hladině.

Zařízení na doplňování a využití dešťové vody - Afriso Rena

Zařízení pro doplňování a využití dešťové vody RENA je časem prověřený systém umožňující bezstarostnou obsluhu Vaší nádrže na vodu. Tato souprava slouží pro doplňování a pro kontrolu dostatečné zásoby dešťové vody v zásobnících. Jestliže v důsledku nedostatečných srážek dojde k poklesu hladiny dešťové vody uvnitř nádrže pod stanovenou úroveň, bude přes elektromagnetický ventil doplněna voda z rozvodů pitné vody.

Systém je nastaven tak, aby zajistil hospodárné využití dešťové vody a zároveň aby využíval co nejméně vody pitné. Je vybaven zásuvkou s ochranným kontaktem. Zásuvka při nízké hladině vody v nádrži vypne čerpadlo. Veškeré funkce zařízení pro doplňování vody jsou řízené mikroprocesorem v řídící jednotce soupravy.

Obsah soupravy:

• Řídící jednotka
• Elektromagnetický ventil pro dopouštění pitné vody G ½” x G ¾” (kabel 3 m)
• Ponorná sonda do nádrže ( kabel 15 m)
• Napájecí kabel

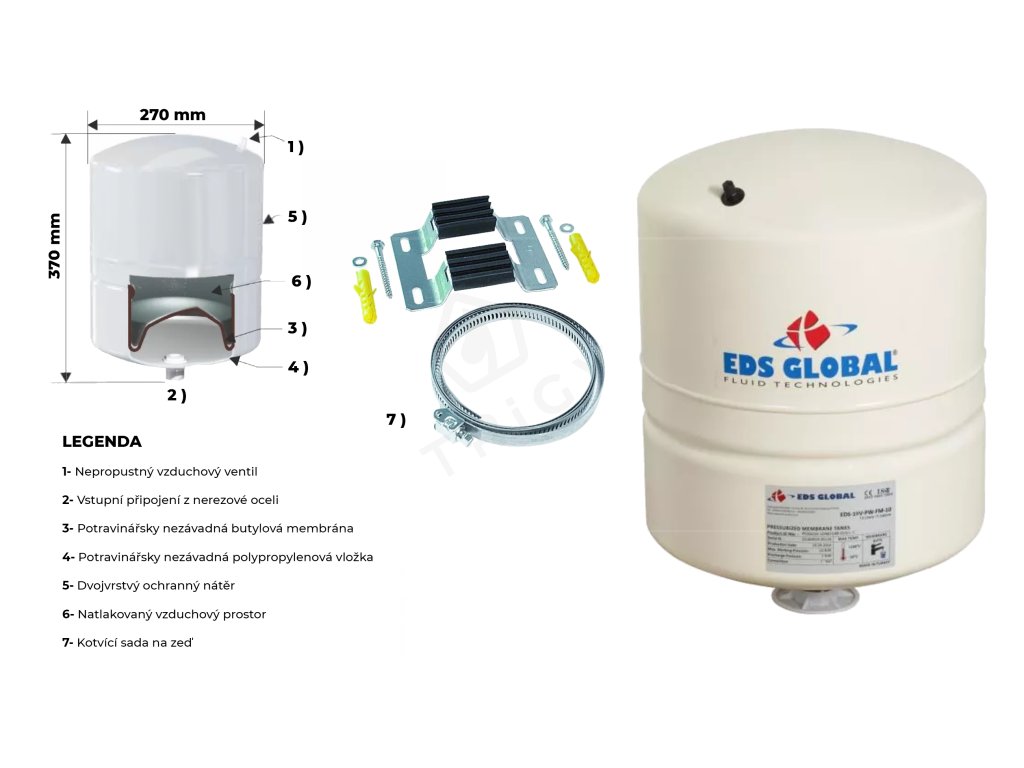

Tlaková nádrž Evak VERTICAL

Tlaková nádoba s membránou, vertikální, bez nožiček, se doporučuje použít v případě využití dešťové vody na splachování WC. Tlaková nádoba snižuje počet sepnutí čerpadla při odběru vody. Čím větší objem nádoby, tím menší počet sepnutí. Tlaková nádoba vyrovnává tlak vzniklý v rozvodném potrubí a zajišťuje správný a plynulý tok kapaliny. Nádoba je vybavena butylovou membránou vysoké kvality s atestem na pitnou vodu. Unikátní připojení zajišťuje vzduchotěsnost i vodotěsnost nádoby. Díky tomu se nádoba stává bezúdržbová.

Tlaková nádoba Evak VERTICAL je vybavena vložkou ze zdravotně nezávadného polypropylenu a butylovou membránou vysoké kvality zaručující nezávadnost pitné vody.

Kombinovaný filtrační zařízení - USTM Entry Trio / Emi

Filtrační zařízení splňuje všechny požadavky pro účinnou a efektní filtraci. Filtr disponuje transparentními kapslemi pro uložení filtračních patron, díky čemuž je možné opticky kontrolovat stav filtrů. Hlava je opatřena mosaznými přípojkami (1") pro vstup i výstup vody a přetlakovým ventilem, který uvolňuje tlak při výměně filtrační vložky. Uvnitř filtru se nachází O-kroužky pro zajištění maximální nepropustnosti. Filtr FS3 ENTRY je spojen v sérii TRIO. Filtr je kompatibilní s většinou filtračních patron dostupných na trhu.

Sestava filtrů:

1. Filtrační patrona USTM PP20 20 mcr
2. Dvoustupňová filtrační patrona USTM BL 10mcr s aktivním uhlím
3. Filtrační patrona PS10 10mcr

Filtrační spadový koš

Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.

Plovák se sací hadicí

Sací souprava pro ponorné čerpadlo Easy E-deep X-ring 1200. Sací koš je nadnášen plovákem na hladinu vody v nádrži, odkud nasává vodu do čerpadla. Dochází tak k eliminaci nasávání nečistot a usazenin, které se pohybují u dna nádrže. Souprava je opatřena sacím sítem a plovákovou koulí.

Soubory ke stažení

     Montážní návod nádrže

     Návod k obsluze čerpadla

     Návod k obsluze napájecího zařízení

     Návod k obsluze tlakové nádrže

     Návod k obsluze filtrů
