Detailní popis produktu

Sada prémium s akumulační nádrží COLUMBUS XXL - 16000 L (WC+Zálivka)

Klíčové vlastnosti sady

Sada pro zalévání zahrady a splachování WC dešťovou vodou označená jako PRÉMIUM je určena pro stavby k trvalému pobytu osob, jako jsou například rodinné nebo bytové domy. Podstatou systému je využít dešťovou vodu i v domácnosti, respektive zásobovat WC dešťovou vodou pro splachování. Zároveň je tato sada připravená pro závlahu i té největší zahrady. Dešťová voda po přečištění vnitřními filtry může být použita i k praní v automatické pračce nebo sprchování ve sprše. Sestava určená pro přívod vody do domácnosti je vybavena úspornou domovní vodárnou Rainmaster Eco. Jednotka je schopná monitorovat aktuální hladinu dešťové vody uvnitř nádrže. Funguje na bázi přepínání mezi odběrem vody z akumulační nádrže a vodovodu. Při nasávání vody z nádrže je opatřena plovákem se sací hadicí. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Tlak a plynulý tok vody v domovním potrubí je regulován tlakovou nádobou. Pro závlahu zahrady je v akumulační nádrži instalováno ponorné čerpadlo EasyPump E-deep 1200 X-ring, které zajistí dostatečný tlak vody i pro ty největší zahrady. Nasávání vody probíhá u hladiny přes síto s plovákem.

Systém je vhodný pro nejnáročnější uživatele. Hospodaření s dešťovou vodou uvnitř domu je úsporné, nízkonákladové a především automatické. Pro zálivku zahrady je vytvořen druhý okruh se silným čerpadlem E-deep 1200 X-ring. Čerpání vody může být trvale napojeno na rozprašovače nebo manuálně přes hadici.

Umístění a instalace

Součásti sady

• X - Nádrž na vodu - Columbus - 16000 L
• A - Ponorné čerpadlo - EasyPump E-deep 1200 X-ring
• B - Domácí vodárna - Rainmaster Eco 10
• C - Tlaková nádrž - Evak VERTICAL
• D - Kombinovaný filtrační systém - Atlas Hydra Rainmaster Trio
• E - Filtrační spadový koš
• F - Plovák se sací hadicí

Technické parametry nádrže a příslušenství

Nádrž - Columbus - 16000 L

Ponorné čerpadlo - EasyPump E-deep 1200 X-ring

Ponorná automatická vodárna od společnosti EasyPump se vyznačuje především svým kompaktním řešením a snadnou obsluhou. Čerpadlo má vestavěnou integrovanou elektroniku určenou pro automatické zahájení chodu a ukončení provozu čerpadla.

Ponorné čerpadlo je ideální pro akumulační, retenční nádrže nebo studny. Díky svému subtilnímu tvaru je možná instalace také do hloubkových vrtů o průměru od 160 mm.

Maximální ponorná hloubka čerpadla je do 12 m s maximálním výtlakem 46 m. K dosažení této vzdálenosti slouží tlak max 4,6 bar.

Tento typ čerpadla nepovažujeme za přenosné, jedná se o vodárnu se stálou instalací do nádrže. Model X-Ring je uzpůsoben pro připojení sacího koše s plovákem, který nasává vodu na hladině.

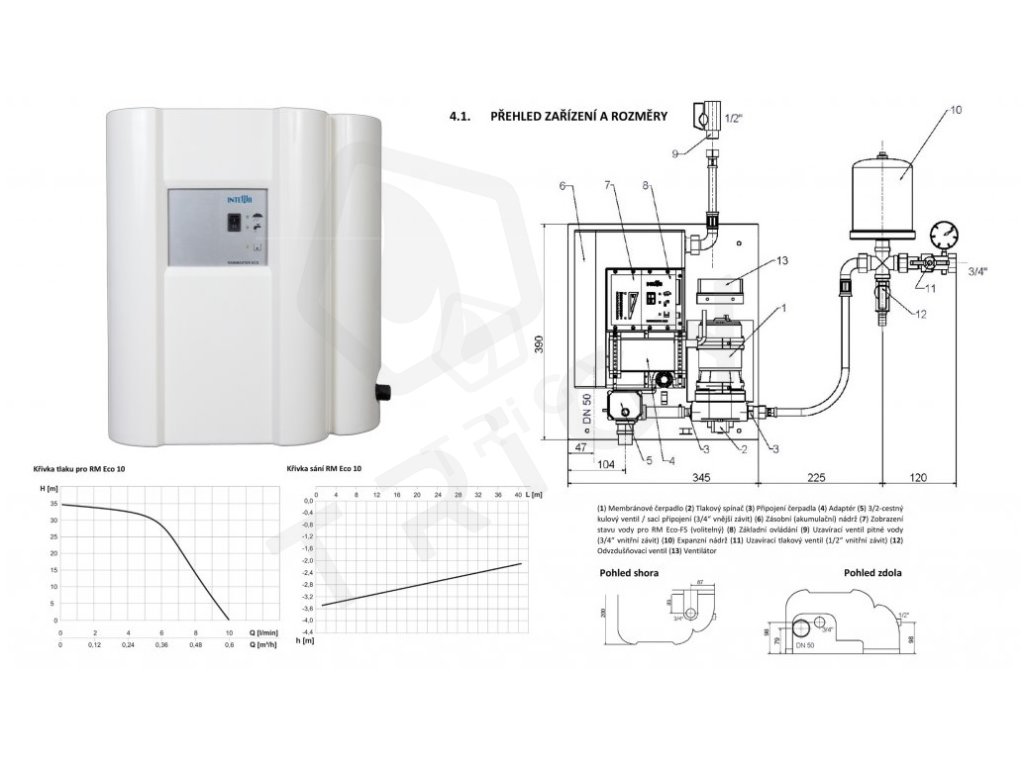

Domácí vodárna - Rainmaster Eco 10

AS-Rainmaster Eco 10 je plně automatická jednotka sloužící k monitoringu aktuální hladiny vody. Kompaktní sestava rainmaster je vybavena čerpadlem a ovládáním s integrovaným automatickým dopouštěním pitné vody. Výhodou jednotky je její nízká hlučnost a díky této vlastnosti může být instalována prakticky ve všech neobytných místnostech, jako jsou například garáže, sklepy, chodby a technické místnosti.

Rainmaster Eco získává vodu pomocí nasávací hadice z akumulační nádrže. Dešťovou vodu je potom možné distribuovat pro zalévání zahrady nebo přímo do domu pro splachování WC či praní v pračce. V případě, že dojde v nádrži voda. Systém přepne odběr z vodovodní sítě, takže se nikdy nestane, že byste byli bez zdroje vody.

Díky hladinovému senzoru budete stále vědět kolik zbývá vody v nádrži, nebo jestli už došlo k přepnutí zásobování pitnou vodou z vodovodního řádu.

Tlaková nádrž - Evak VERTICAL

Tlaková nádoba s membránou, vertikální, bez nožiček, se doporučuje použít v případě využití dešťové vody na splachování WC. Tlaková nádoba snižuje počet sepnutí čerpadla při odběru vody. Čím větší objem nádoby, tím menší počet sepnutí. Tlaková nádoba vyrovnává tlak vzniklý v rozvodném potrubí a zajišťuje správný a plynulý tok kapaliny. Nádoba je vybavena butylovou membránou vysoké kvality s atestem na pitnou vodu. Unikátní připojení zajišťuje vzduchotěsnost i vodotěsnost nádoby. Díky tomu se nádoba stává bezúdržbová.

Tlaková nádoba Evak VERTICAL je vybavena vložkou ze zdravotně nezávadného polypropylenu a butylovou membránou vysoké kvality zaručující nezávadnost pitné vody.

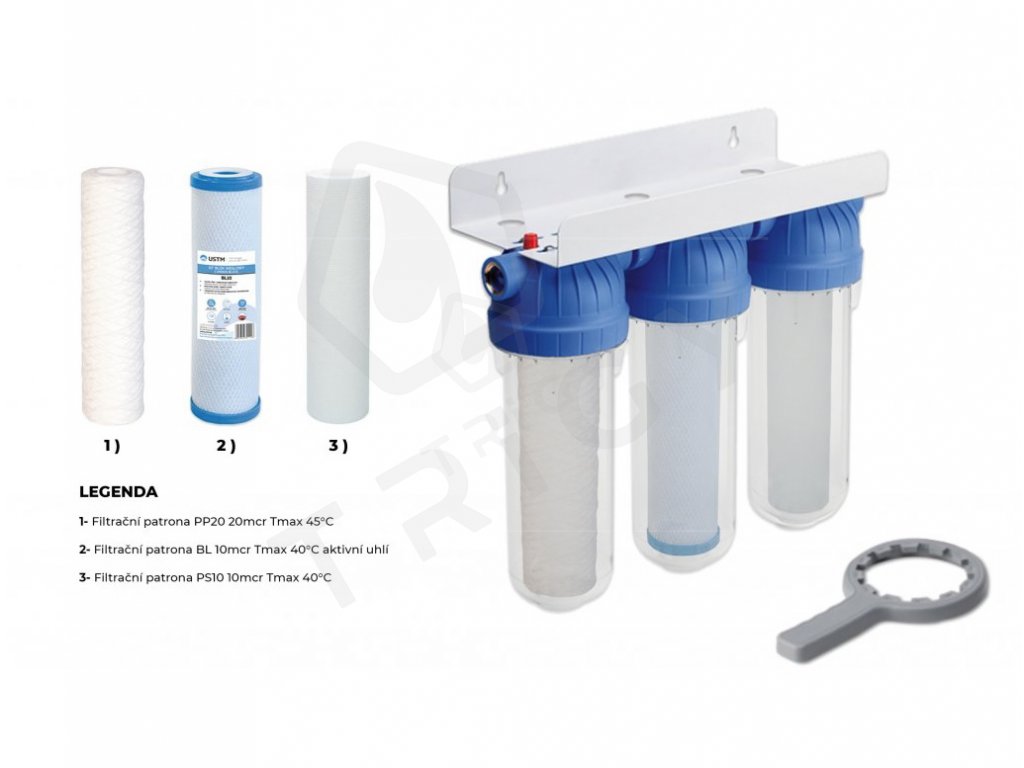

Kombinovaný filtrační systém - Atlas Hydra Rainmaster Trio

Filtrační zařízení Rainmaster Atlas Hydra Trio se používá k odfiltrování mechanických nečistot. Sestavu filtrů je možné použít k filtraci pitné, užitkové i dešťové vody. Filtrace probíhá v 3 po sobě jdoucích filtračních patronách. První patrona slouží k odstranění hrubých nečistot, filtr ve druhé patroně čistí jemné nečistoty a ve třetí, poslední patroně dochází k odstranění zápachu pomocí aktivního uhlí.

Sestava je tedy následující

1. Filtrační patrona RSH Hydra 50 mcr SX
2. Filtrační patrona FA 10 BX senior 5 mcr
3. Filtrační patrona LA 10 BX senior

Filtrační spadový koš

Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.

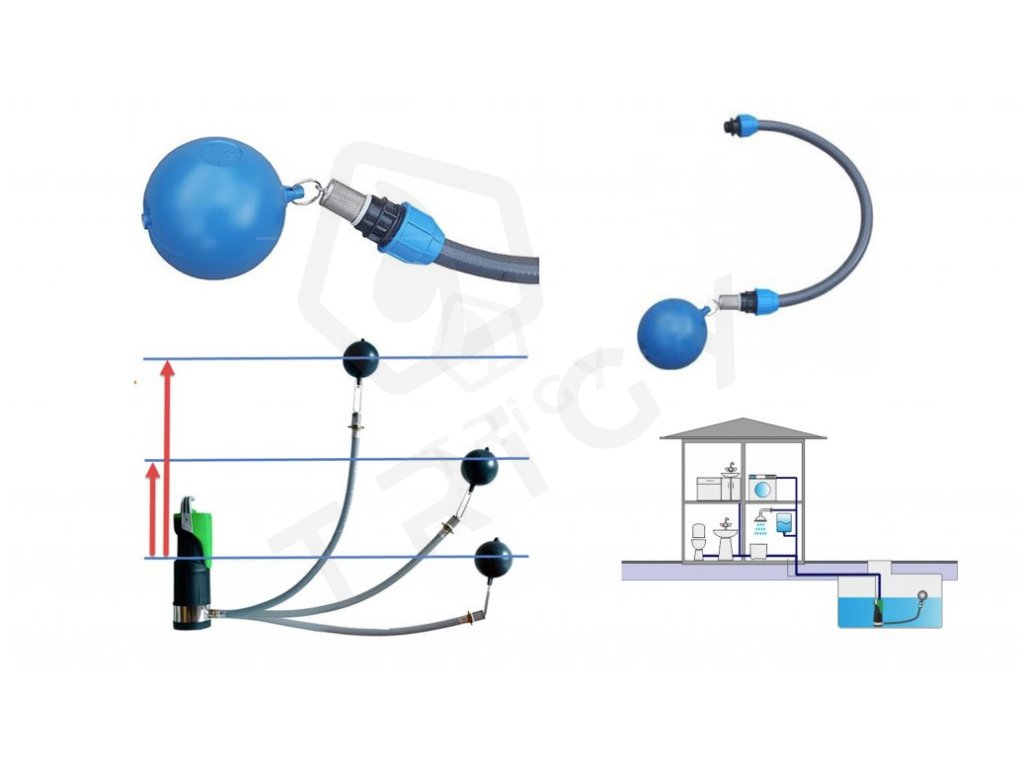

Plovák se sací hadicí

Sací souprava pro ponorné čerpadlo Easy E-deep X-ring 1200. Sací koš je nadnášen plovákem na hladinu vody v nádrži odkud nasává vodu do čerpadla. Dochází tak k eliminaci nasávání nečistot a usazenin, které se pohybují u dna nádrže. Souprava je opatřena sacím sítem a plovákovou koulí.

Soubory ke stažení

     Montážní návod nádrže

     Návod k obsluze čerpadla

     Návod k obsluze vodárny

     Návod k obsluze tlakové nádrže

     Návod k obsluze filtrů
