Detailní popis produktu

Sada superprémium s akumulační nádrží COLUMBUS XL - 10000 L (Zálivka)

Klíčové vlastnosti sady

Sada pro zalévání zahrady dešťovou vodou označená jako SUPERPRÉMIUM je vhodná k trvale obývaným stavbám, například k rodinným domům. Svůj účel splní také na rekreační chatě s občasným navštěvováním. Zajišťuje automatické čerpání vody z akumulační nádrže pomocí ponorného čerpadla, které se umisťuje do nádrže na dešťovou vodu. Čerpadlo použité v této sadě je díky svému výkonu velice silné a dokáže s přehledem pokrýt celou zahradu s i více než 1000 m² plochy. Navíc je čerpadlo vybavené elektronikou řídící provoz v závislosti na čerpání vody, díky které spíná pouze pokud dojde k odběru. Tento typ čerpadla je navíc opatřen plovákem se sací hadicí. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Obrovskou výhodou sady superprémium je automatické dopouštění nádrže. S tímto systémem je možné zalévat zahradu i v suchých měsících. Nádrž je v případě nedostatku vody dopouštěna pitnou vodou.

Systém nabízený v této sadě zajišťuje zcela bezstarostnou a jednoduchou obsluhu, navíc je opatřen dopouštěním z vodovodu v případě nedostatku dešťové vody v nádrži. Díky ponornému čerpadlu E-deep 1200 X-ring je zabezpečen stálý a silný tlak vody.

Umístění a instalace

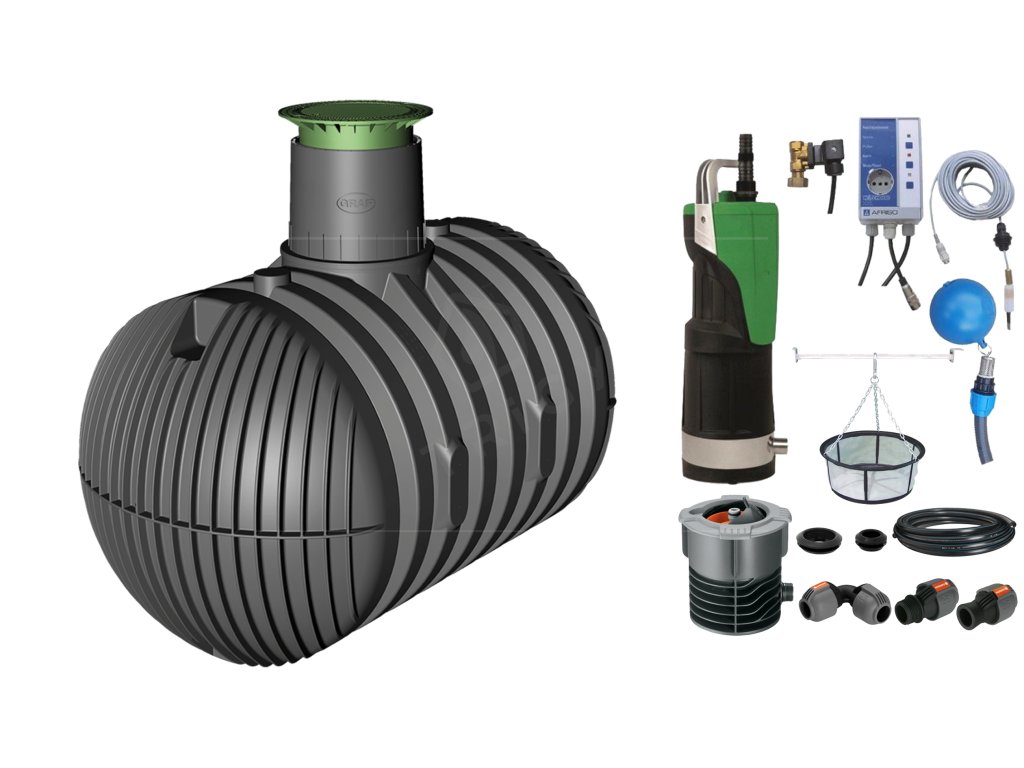

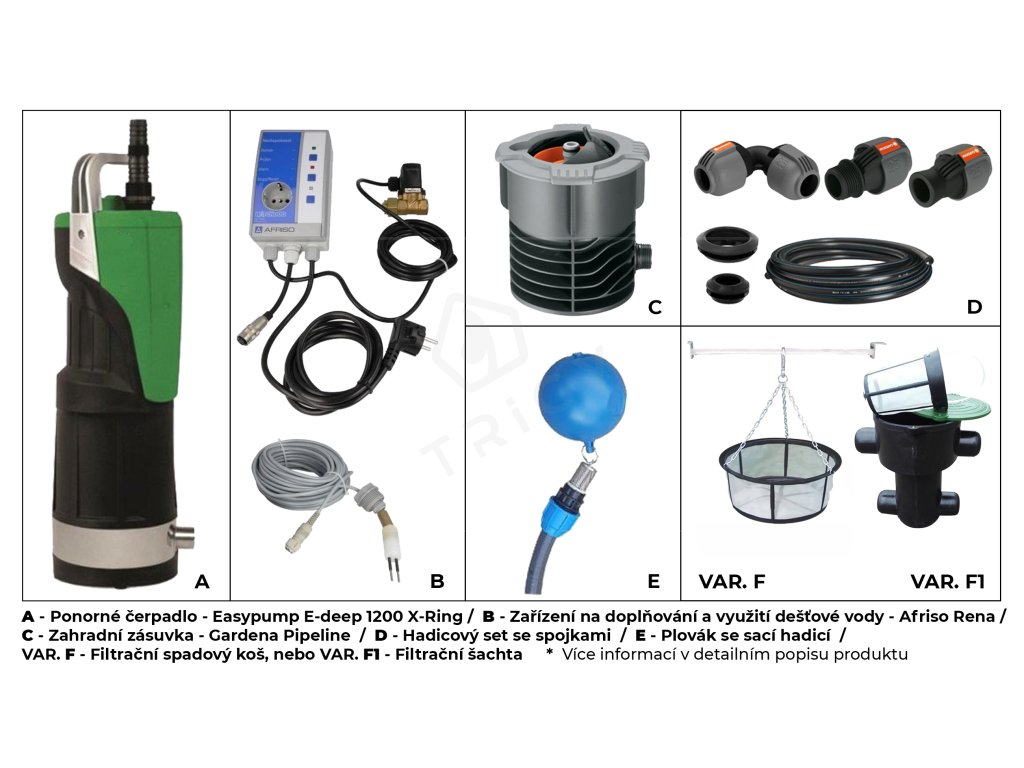

Součásti sady

• X - Nádrž na vodu - Columbus XL - 10000 L
• A - Ponorné čerpadlo - EasyPump E-deep 1200 X-ring
• B - Zařízení na doplňování a využití dešťové vody - Afriso Rena
• C - Zahradní zásuvka - Gardena Pipeline
• D - Hadicový set se spojkami (hadice HDPE 25x2,3 mm v délce 5,0 m)
• E - Plovák se sací hadicí
• F - Filtrační spadový koš

Technické parametry nádrže a příslušenství

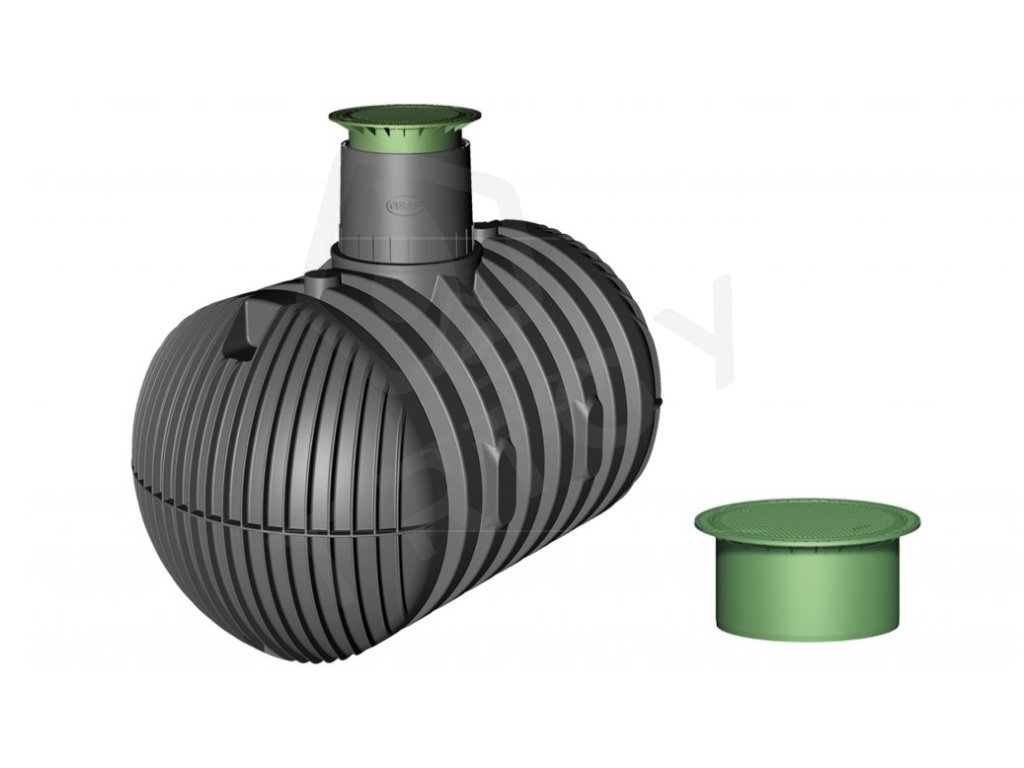

Nádrž - Columbus XL - 10000 L

Ponorné čerpadlo - EasyPump E-deep 1200 X-ring

Ponorná automatická vodárna od společnosti EasyPump se vyznačuje především svým kompaktním řešením a snadnou obsluhou. Čerpadlo má vestavěnou integrovanou elektroniku určenou pro automatické zahájení chodu a ukončení provozu čerpadla.

Ponorné čerpadlo je ideální pro akumulační, retenční nádrže nebo studny. Díky svému subtilnímu tvaru je možná instalace také do hloubkových vrtů o průměru od 160 mm.

Maximální ponorná hloubka čerpadla je do 12 m s maximálním výtlakem 46 m. K dosažení této vzdálenosti slouží tlak max 4,6 bar.

Tento typ čerpadla nepovažujeme za přenosné, jedná se o vodárnu se stálou instalací do nádrže. Model X-Ring je uzpůsoben pro připojení sacího koše s plovákem, který nasává vodu na hladině.

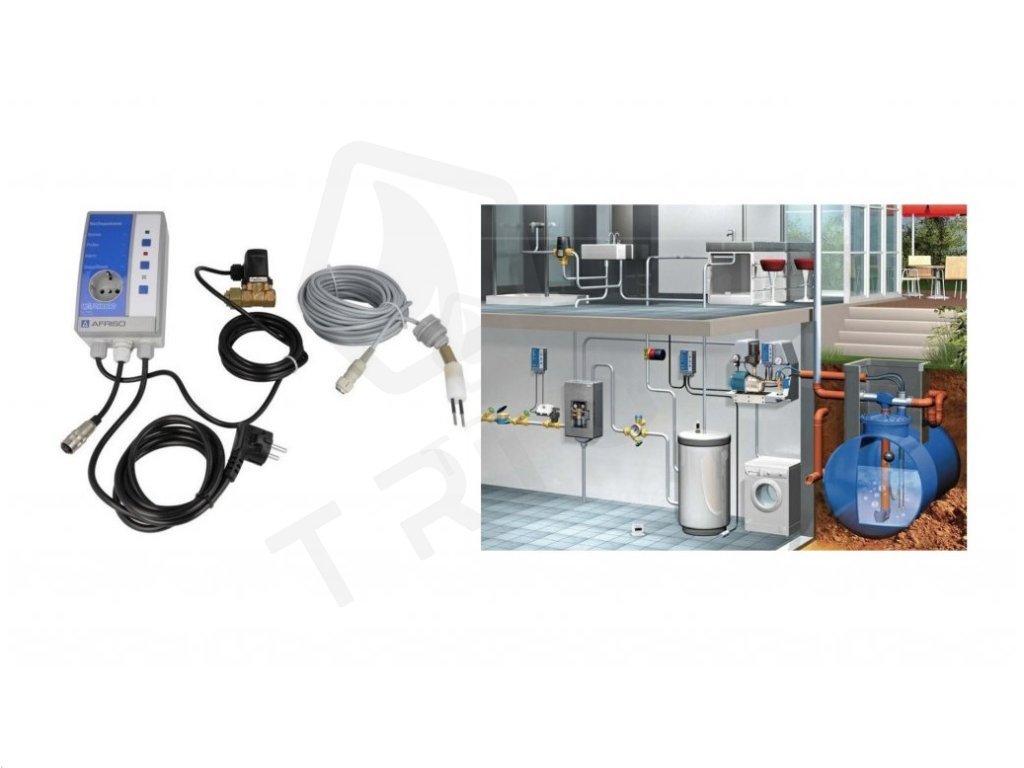

Zařízení na doplňování a využití dešťové vody - Afriso Rena

Zařízení pro doplňování a využití dešťové vody RENA je časem prověřený systém umožňující bezstarostnou obsluhu Vaší nádrže na vodu. Tato souprava slouží pro doplňování a pro kontrolu dostatečné zásoby dešťové vody v zásobnících. Jestliže v důsledku nedostatečných srážek dojde k poklesu hladiny dešťové vody uvnitř nádrže pod stanovenou úroveň, bude přes elektromagnetický ventil doplněna voda z rozvodů pitné vody.

Systém je nastaven tak, aby zajistil hospodárné využití dešťové vody a zároveň aby využíval co nejméně vody pitné. Je vybaven zásuvkou s ochranným kontaktem. Zásuvka při nízké hladině vody v nádrži vypne čerpadlo. Veškeré funkce zařízení pro doplňování vody jsou řízené mikroprocesorem v řídící jednotce soupravy.

Obsah soupravy

• Řídící jednotka
• Elektromagnetický ventil pro dopouštění pitné vody G ½” x G ¾” (kabel 3 m)
• Ponorná sonda do nádrže (kabel 15 m)
• Napájecí kabel

Zahradní zásuvka - Gardena Pipeline

Zahradní zásuvku Gardena Pipeline lze přirovnat k elektrické zásuvce vašeho domu s tím rozdílem, že tento odběrný prvek nám umožní využívat akumulovanou dešťovou vodu na místo elektřiny. Gardenbox, alias zahradní zásuvka může být umístěna kdekoliv na zahradě. Instaluje se pod úroveň terénu a voda je k ní dopravována pomocí připojovacího potrubí umístěného v zemi.

Pro odběr vody stačí pouze zapojit hadici k vodní přípojce vybavené automatickým zpětným ventilem. Po odpojení hadice od zásuvky se voda okamžitě zastaví. Odnímatelný filtr zamezuje znečištění zásuvky v případě, pokud je otevřené víko gardenboxu.

Hadicový set se spojkami

Vodovodní hadice pro zavlažovací systém. Hadici je možné pokládat nad zemí, ale také pod zem. Provozní tlak je až 6 bar. Součástí jsou Gardena spojovací kusy a šroubení pro připojení k čerpadlu nebo k vodní zásuvce. Dimenze hadicového systému je 25 mm ¾”. Hadice je k dostání v délkách od 5 do 25 m, po 5 m.

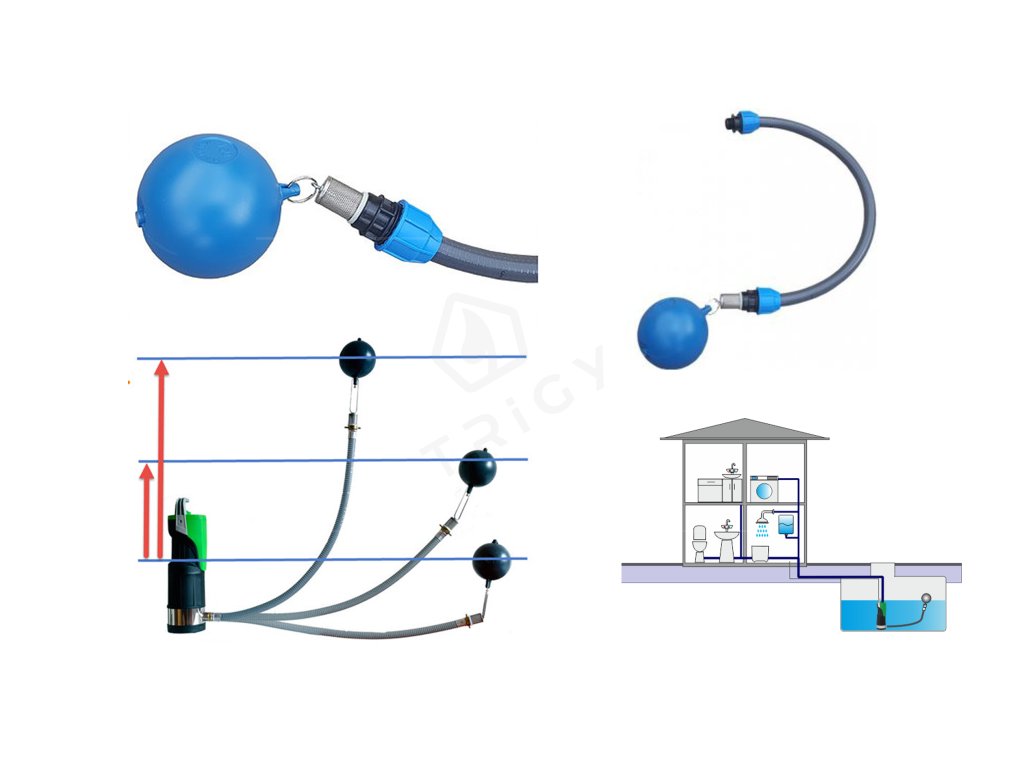

Plovák se sací hadicí

Sací souprava pro ponorné čerpadlo Easy E-deep X-ring 1200. Sací koš je nadnášen plovákem na hladinu vody v nádrži, odkud nasává vodu do čerpadla. Dochází tak k eliminaci nasávání nečistot a usazenin, které se pohybují u dna nádrže. Souprava je opatřena sacím sítem a plovákovou koulí.

Filtrační spadový koš

Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.
