Detailní popis produktu

Energeticky úsporná sada s akumulační nádrží ATLANTIS - 4000 L (WC+Zálivka)

Klíčové vlastnosti sady

Sada pro zalévání zahrady a splachování WC dešťovou vodou označená jako ENERGETICKY ÚSPORNÉ je určena pro stavby k trvalému pobytu osob, jako jsou například rodinné nebo bytové domy. Podstatou systému je využít dešťovou vodu i v domácnosti, respektive zásobovat WC dešťovou vodou pro splachování. Dešťová voda po přečištění vnitřními filtry může být použita i k praní v automatické pračce nebo sprchování ve sprše. Systém lze využít i pro závlahu menší zahrady. Součástí sestavy je úsporná domovní vodárna Rainmaster Eco, která slouží pro zajištění dostatku vody v systému. Jednotka je schopná monitorovat aktuální hladinu dešťové vody uvnitř nádrže. Funguje na bázi přepínání mezi odběrem vody z akumulační nádrže a vodovodu. Při nasávání vody z nádrže je opatřena plovákem se sací hadicí. Voda je tímto způsobem čerpána u hladiny a nedochází k zanášení čerpadla nečistotami. Tlak a plynulý tok vody v domovním potrubí je regulován tlakovou nádobou.

Systém je vhodný především pro pasivní, nulové nebo nízkoenergetické domy. Díky úsporné domovní vodárně je systém velice levný na provoz. Je soběstačný a automatický, avšak nedoporučuje se pro použití při velkoplošné závlaze zahrady.

Umístění a instalace

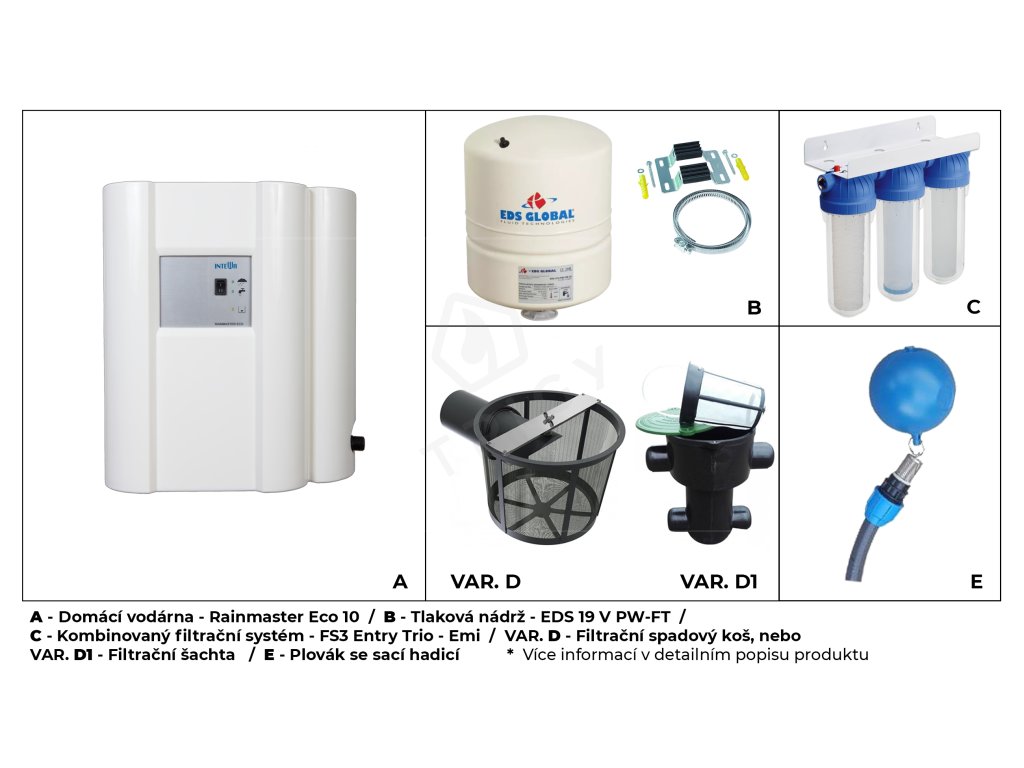

Součásti sady

• X - Nádrž na vodu - Atlantis - 4000 L
• A - Domácí vodárna - Rainmaster Eco 10
• B - Tlaková nádrž - Evak VERTICAL
• C - Kombinovaný filtrační systém - USTM Entry Trio/Emi
• D - Filtrační spadový koš
• E - Plovák se sací hadicí

Technické parametry nádrže a příslušenství

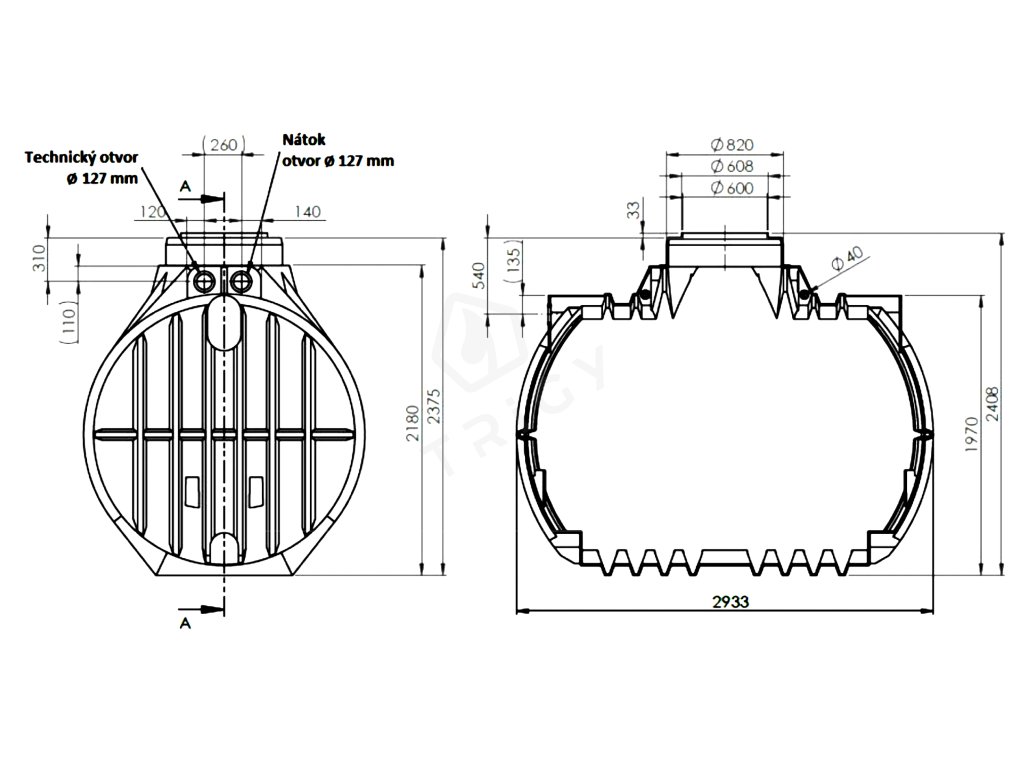

Nádrž - Atlantis - 4000 L

Domácí vodárna - Rainmaster Eco 10

AS-Rainmaster Eco 10 je plně automatická jednotka sloužící k monitoringu aktuální hladiny vody. Kompaktní sestava rainmaster je vybavena čerpadlem a ovládáním s integrovaným automatickým dopouštěním pitné vody. Výhodou jednotky je její nízká hlučnost a díky této vlastnosti může být instalována prakticky ve všech neobytných místnostech, jako jsou například garáže, sklepy, chodby a technické místnosti.

Rainmaster Eco získává vodu pomocí nasávací hadice z akumulační nádrže. Dešťovou vodu je potom možné distribuovat pro zalévání zahrady nebo přímo do domu pro splachování WC či praní v pračce. V případě, že dojde v nádrži voda. Systém přepne odběr z vodovodní sítě, takže se nikdy nestane, že byste byli bez zdroje vody.

Jednotka Rainmaster Eco 10 může být osazena ukazatelem hladiny RAINMASTER ECO-FS, díky kterému budete stále vědět kolik zbývá vody v nádrži, nebo jestli už došlo k přepnutí zásobování pitnou vodou z vodovodního řádu. Ukazatel hladiny RAINMASTER ECO-FS a sací hadici Horizon (1/2") není součástí sestavy a je nutno objednat zvlášť.

Tlaková nádrž Evak VERTICAL

Tlaková nádoba s membránou, vertikální, bez nožiček, se doporučuje použít v případě využití dešťové vody na splachování WC. Tlaková nádoba snižuje počet sepnutí čerpadla při odběru vody. Čím větší objem nádoby, tím menší počet sepnutí. Tlaková nádoba vyrovnává tlak vzniklý v rozvodném potrubí a zajišťuje správný a plynulý tok kapaliny. Nádoba je vybavena butylovou membránou vysoké kvality s atestem na pitnou vodu. Unikátní připojení zajišťuje vzduchotěsnost i vodotěsnost nádoby. Díky tomu se nádoba stává bezúdržbová.

Tlaková nádoba Evak VERTICAL je vybavena vložkou ze zdravotně nezávadného polypropylenu a butylovou membránou vysoké kvality zaručující nezávadnost pitné vody.

Kombinovaný filtrační zařízení - USTM Entry Trio / Emi

Filtrační zařízení splňuje všechny požadavky pro účinnou a efektní filtraci. Filtr disponuje transparentními kapslemi pro uložení filtračních patron, díky čemuž je možné opticky kontrolovat stav filtrů. Hlava je opatřena mosaznými přípojkami (1") pro vstup i výstup vody a přetlakovým ventilem, který uvolňuje tlak při výměně filtrační vložky. Uvnitř filtru se nachází O-kroužky pro zajištění maximální nepropustnosti. Filtr FS3 ENTRY je spojen v sérii TRIO. Filtr je kompatibilní s většinou filtračních patron dostupných na trhu.

Sestava filtrů:

1. Filtrační patrona USTM PP20 20 mcr
2. Dvoustupňová filtrační patrona USTM BL 10mcr s aktivním uhlím
3. Filtrační patrona PS10 10mcr

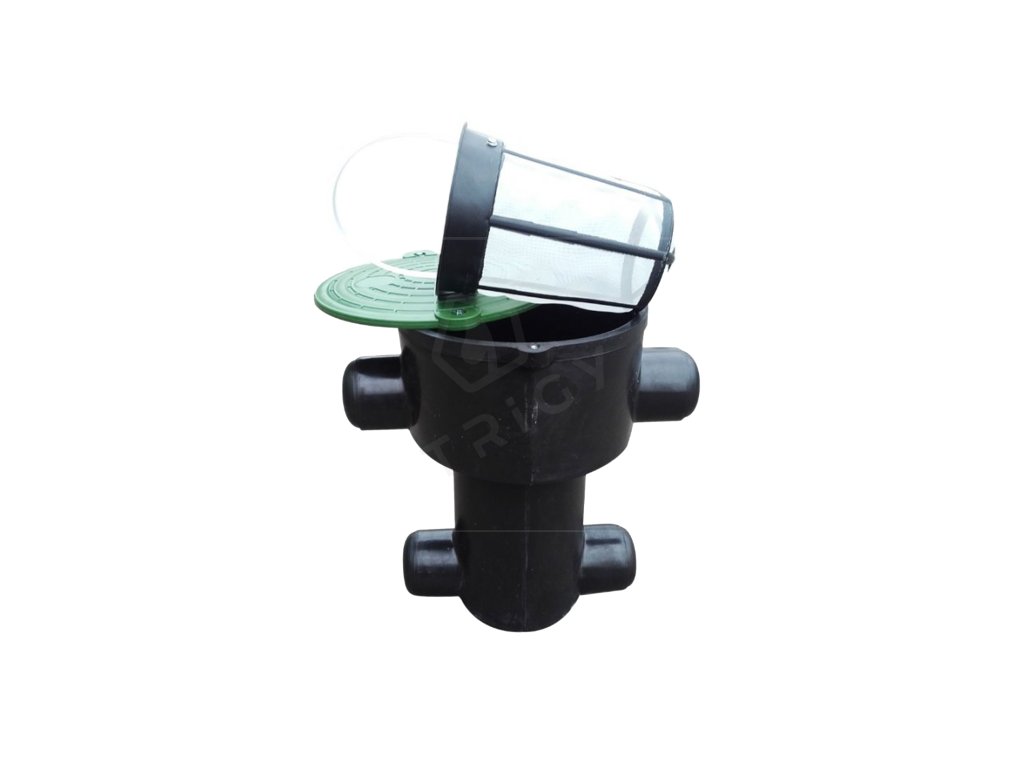

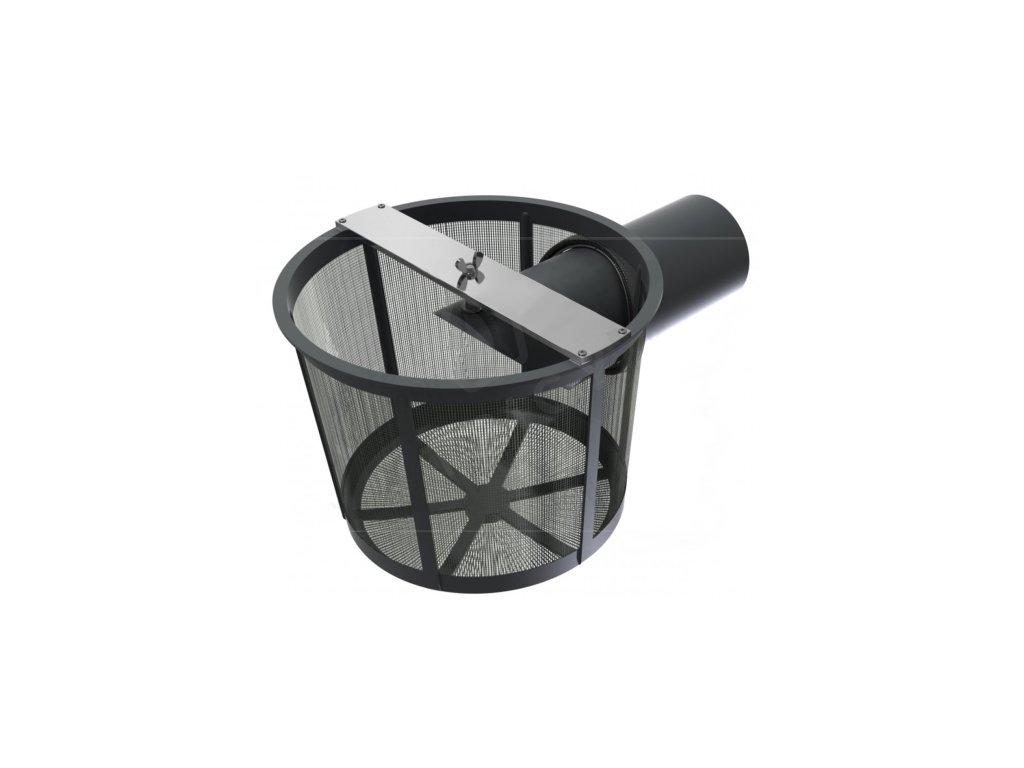

Filtrační spadový koš

Filtrační koš se umisťuje do horní části akumulačních nádrží k přívodu dešťové vody. Jeho funkcí je zachycení hrubých nečistot a listí před vniknutím do nádrže. Nečistoty se zachytávají v sítku s rozměry oka 0,5 mm. Aretace a uchycení filtračních košů se liší dle typu akumulační nádrže.

Plovák se sací hadicí

Sací souprava pro ponorné čerpadlo Easy E-deep X-ring 1200. Sací koš je nadnášen plovákem na hladinu vody v nádrži odkud nasává vodu do čerpadla. Dochází tak k eliminaci nasávání nečistot a usazenin, které se pohybují u dna nádrže. Souprava je opatřena sacím sítem a plovákovou koulí.

Soubory ke stažení

     Montážní návod nádrže

     Návod k obsluze vodárny

     Návod k obsluze tlakové nádrže

     Návod k obsluze filtrů
