Detailní popis produktu

Digitální hladinoměr Smart meter-GSM - Systém pro měření a kontrolu kapalin

Digitální hladinoměr Smart meter-GSM je systém pro měření a kontrolu množství kapaliny především v nádržích a jímkách, ve studních a vrtech. Vždy tak budete mít přehled o aktuálním stavu akumulované vody. Jednotka hladinoměru je vybavená grafickým LCD displejem, na kterém se zobrazuje:

• aktuální výška hladiny [m] s přesností 0,1 m
• číselná procentuální hodnota hladiny (nastavitelné maximum)
• vývoj stavu hladiny ve zvoleném časovém období (1 hod - 10 týdnů)

Díky zabudování hladinoměru do plastové krabičky můžete jednotku umístit jak v exteriéru v blízkosti nádrže, tak i v interiéru. Tělo jednotky doporučujeme nevystavovat přímému UV záření.

Hladinoměr Smart meter je také vybavený vlastním zdrojem napětí (Li baterie). Z důvodu prodloužení životnosti baterie je grafický displej v běžném režimu vypnutý. Displej aktivujete stiskem kteréhokoliv ovládacího tlačítka, po pár sekundách nečinnosti se displej vypne. V případě připojení jednotky na externí zdroj napětí (v rozsahu 5 až 28 V) je možné ponechat displej stále zapnutý.

K měření výšky hladiny je použit snímač z nerezové oceli - sonda, která měří hydrostatický tlak vody nad snímačem. V závislosti na zvolené délce připojovacího kabelu si můžete zvolit měřící rozsah snímače. Kabely k hladinoměru standardně dodáváme v těchto délkách:

• kabel délky 10 m (H531-10/210) - měřící rozsah je 0 až 10 m vodního sloupce
• kabel délky 25,0 m (H531-10/25) - měřící rozsah je 0 až 10 m vodního sloupce
• kabel délky 30,0 m (H531-25/30) - měřící rozsah je 0 až 25 m vodního sloupce

Ponorný snímač hladiny se instaluje do nádrže v takové výšce, aby i při předpokládané minimální hladině v nádrži byl snímač stále ponořen a zároveň nebyl při maximální výšce hladiny v měřeném objektu překročen měřící rozsah snímače (tedy max. 10,0 m nebo 25,0 m).

Součástí přístroje je i druhý výstup pro napojení ovládání externího relé (elektromagnetický ventil), např. pro dopouštění nádrže. V případě, že v nádrži nebudete mít dostatek vody (např. kvůli velkému odběru vody nebo nebo nízkému úhrnu srážek), systém tento nedostatek zaznamená, otevře elektromagnetický ventil a spustí dopouštění. Systém lze využít i opačným způsobem například pro odčerpání přebytečné vody v případě dosažení max. úrovně hladiny v nádrži.

K hladinoměru Smart meter je dodáván síťový adaptér pro napájení, výstup 12 V/ 300 mA.

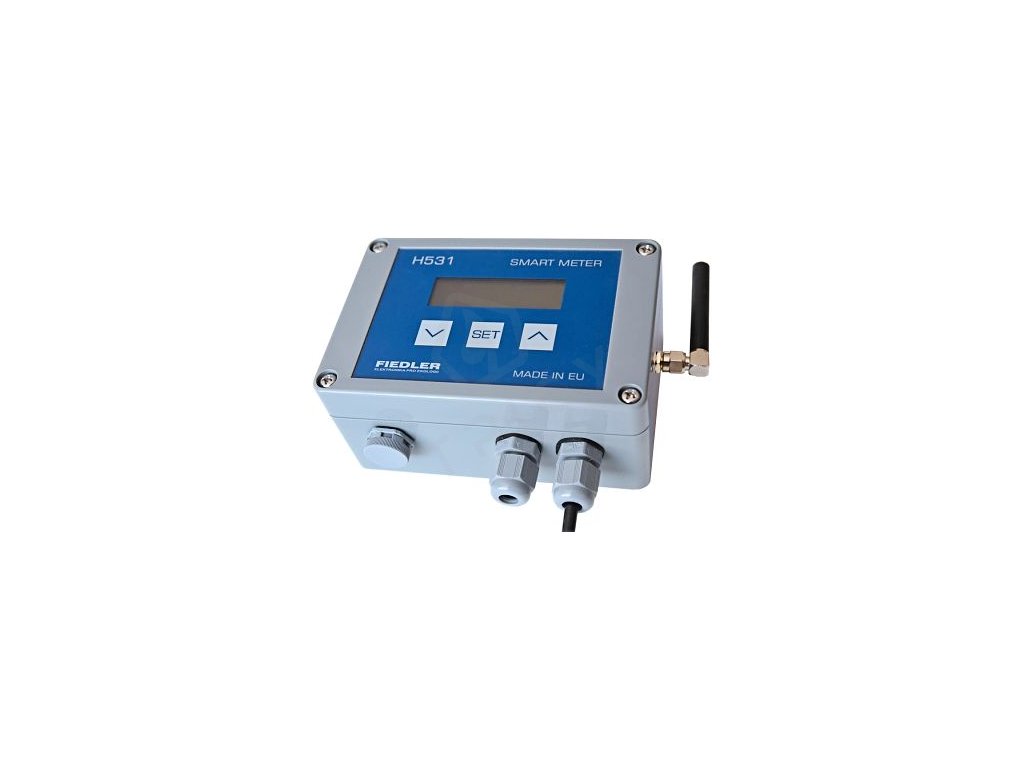

Vzdálený přístup - hladinoměr Smart meter-GSM

Hladinoměr ve variantě H531-G je navíc vybaven GSM/GPRS komunikačním modulem. Modul jednou za den automaticky odesílá změřená data na vzdálený cloudový server CloudFM do Vaši uživatelské databáze. Přes internetový prohlížeč si tak můžete jednoduše zobrazit grafy a tabulky změřených hodnot. Prvních pět let provozu datahostingu (včetně nákladů na datové přenosy) jsou zdarma. Po uplynutí této lhůta lze pro pokračování služeb zakoupit datové balíčky za cenu od 290 Kč/rok.

Klíčové vlastnosti systému

• sledování množství vody v nádržích, studních a vrtech - množství vody budete mít vždy pod kontrolou
• zobrazení výšky hladiny v metrech i v procentech
• volitelná délka kabelu sondy, abyste měli jistotu, že sonda bude vždy ve správné hloubce
• doplňkový solenoidový ventil pro automatické dopouštění/odpouštění vody do nádrže pro bezstarostný chod Vaší domácnosti
• snadná a jednoduchá montáž - zvládnete instalovat sami během pár minut
• vlastní Li baterie s výdrží až 5 let - jednotku nemusíte připojovat k elektrické sítí
• volitelný GSM/GPRS modul - mějte svá naměřená data vždy po ruce

Sada obsahuje

• řídící jednotka
• ponorná sonda do nádrže (kabel 10 m, 25 m nebo 30 m dle vlastní volby)
• napájecí síťový adaptér pro napájení, výstup 12 V DC/ 300 mA

Technické parametry systému

Soubory ke stažení

   Montážní návod
