SESTAVA WILO RAIN 3
Hlavním cílem automatické jednotky je upřednostňovat dešťovou vodu před vodou z vodovodního řadu a zároveň zajistit neustálou dodávku vody do systému v obytných budovách. Systém funguje na bázi nasávání dešťové vody z akumulační nádrže, kterou pak jednotka rozvádí k napojeným koncovým prvkům na závlahu zahrady nebo do domu např. WC, pračka.
Jednotka monitoruje zbylé množství dešťové vody ve sběrném systému akumulační nádrže. Při použití automatického systému WILO RAIN 3 není nutné instalovat dopouštění vody do nádrže. V případě, že dojde v akumulační nádrži voda, jednotka přepne pomocí třícestného ventilu odběr na vodu z vodovodní sítě. Třícestný ventil je namontovaný na nasávání čerpadla. Zařízení je rovněž vybaveno speciálním sifonem proti zápachu a proti vyprázdnění. Systém byl testován a certifikován v německých autorizovaných zkušebnách.
Jedná se o energeticky velmi efektivní zařízení, které šetří energii a pitnou vodu. Domácí vodárna se vyznačuje také svým tichým a úsporným provozem. Její hlučnost se pohybuje okolo 56 dB.
Domácí vodárna je vybavená LCD displejem, který zobrazuje také aktuální stav hladiny v nádrži.
Klíčové vlastnosti jednotky
- Plně automatické využití dešťové vody
- Provozní a poruchová hlášení
- Protokolace 10 posledních poruch
- Ochrana čerpadla proti běhu nasucho
- Podpora samonasávání
- Automatická výměna vody přednádrže
- Trvalá indikace stavu naplnění v cisterně, tlak zařízení na výtlaku, provozní stav řídících rozhraní
Umístění a instalace jednotky
Z pravidla se jednotka WILO Rain 3 instaluje na stěnu v nepobytových místnostech, například do suterénu, technické místnosti nebo garáže domu. Požadavky na místnost jsou následující: místnost musí být suchá s rovnými stěnami, chráněna před deštěm. Minimální vzdálenost umístění jednotky od stropu je 500 mm.
Přítok vody z městského vodovodu je sériově nainstalován na pravé straně přednádrže. Kvůli pohodlné a snadné instalaci je možné jej přesunout na levou stranu.
Jednotku upevněte na stěnu pomocí dodávaného držáku, který přišroubujte na stěnu pomocí 3 ks šroubů Ø 8 mm, ale neutahujte je úplně. Použijete-li podložky, neměl by jejich průměr překročit 16 mm. Aby mohl výrobek náležitě fungovat, musí být nastaven do dokonale vodorovné polohy. Vodorovnou polohu výrobku zajistěte pomocí vodováhy nebo podobného nástroje.
Vybavení
Modul připravený k okamžitému zapojení v kompaktní konstrukci. Skládá se z následujících součástí:
- HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základním rámu s tlumiči chvění
- 11 l přednádrž pro doplňování čisté vody s plovákovým ventilem
- Třícestný ventil
- Kryt přední a zadní strany
- připojení na straně výtlaku, hadice Rp 1"
- připojení na straně sání, hadice Rp 1"
- Připojení pro síť komunálního zásobování vodou R ¾"
- 1,5 m kabel síťové přípojky a zástrčka
- 4–20 mA senzor stavu naplnění s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži
- 4–20 mA snímač tlaku
- V přednádrži instalovaný senzor přepadu
- Akustický alarm
- K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo poruchové hlášení
- Relé pro volitelné ponorné čerpadlo (cisternové čerpadlo)
- Elektronická řídicí jednotka
- Barevní dotyková LCD obrazovka
Rozsah dodávky
- Jednotka WILO Rain 3
- Návod k montáži a obsluze
- 4..20 mA Senzor stavu naplnění
- Nálepka „Chraňte před mrazem“
- Nálepka „Voda není pitná“
Technické parametry jednotky
| Označení jednotky | RAIN 3-24 EM | RAIN 3-25 EM |
| Síťové připojení | 1~230 V | 1~230 V |
| Max. provozní tlak | 8 bar | 8 bar |
| Max. průtok | 75 l/min | 75 l/min |
| Max. sací výška | 8 m | 8 m |
| Max. výtlak | 38 m | 48 m |
| Jmenovitý výkon | 400 W | 500 W |
| Jmenovitý proud | 3 A | 3,3 A |
| Teplota čerpané kapaliny | 5°-30°C | 5°-30°C |
| Teplota prostředí | 5°-40°C | 5°-40°C |
| Hlučnost čerpadla | až 56 dB(A) | až 56 dB(A) |
| Přípojka sání | RP 1" | RP 1" |
| Přípojka z vodovodní sítě | R 3/4" | R 3/4" |

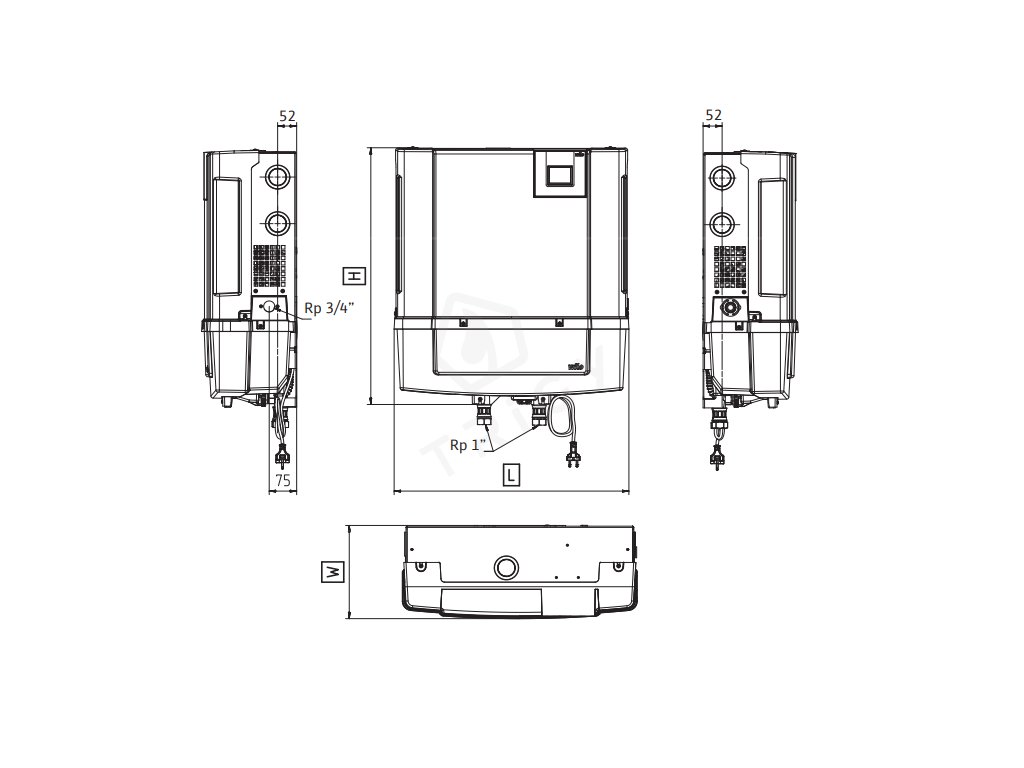

| Rozměry jednotka (DxŠxV) | 642 x 260 x 715 mm | 642 x 260 x 715 mm |
| Hmotnost jednotky | ~30 kg | ~30 kg |
Soubory ke stažení
Doplňkové parametry
| Kategorie: | Čerpadla a filtrace |
|---|---|
| Hmotnost: | 30 kg |
| Rozměry (VxŠxH): | 642x260x715 mm |
| Připojení: | R 3/4" |
| Napájení: | 1-230 V AC |
| Průtok: | 4500 l/hod |
| Max. provozní tlak: | 8 bar |
| Vyvolávací tlak: | 1,5 bar |
| Max. teplota média: | +5 °C až +30 °C |
